Этап
финишное напыление
В зависимости от состава и свойств жидких биологически-активных компонентов,
при вводе их в состав комбикормов в результате высокотемпературной технологической
обработки может происходить полная или частичная потеря их активности.
Для обеспечения сохранности ферментов, ароматизаторов и других биологически
активных жидких компонентов в комбикормах практикуется их напыление в
жидком виде после экспандирования и гранулирования.
Линия финишного напыления состоит из следующих узлов:
» Предварительный бункер предназначен
для обеспечения уравновешивания колебаний объема комбикорма и заполняется
примерно на 50%. Ультразвуковой датчик, постоянно измеряющий уровень заполнения,
размещен в верхней части предварительного бункера. Сигнал от ультразвукового
датчика используется системой управления для поддержания в предварительном
бункере оптимального уровня продукта.
» Ячеистый питатель предназначен для обеспечения равномерной толщины и
ширины слоя продукта на грузовой пластине в корпусе весов, размещенной
сразу же вслед за ячеистым питателем.
» Насосная распылительная установка служит для подачи соответствующего
количества жидкости, определяемой тензодатчиком, через расходомер в камеру
распыления.

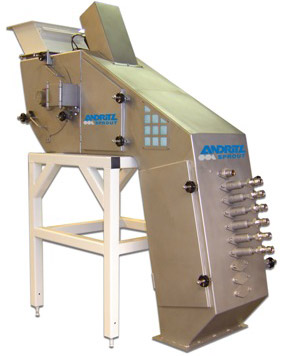

» Камера взвешивания
и камера распыления представляют собой единый узел. Продукт падает из
ячеистого питателя и скользит вниз по наклонной пластине весов со скоростью
2-3 м/сек. Радар, измеряющий скорость движения продукта по пластине, размещается
непосредственно над этой пластиной. Вес измеряется с помощью тензодатчика,
скорость измеряется радаром, а длина грузовой пластины используется для
расчета параметров потока материала и, тем самым, обеспечения правильного
дозирования жидкости.
Материал поступает в камеру распыления из камеры взвешивания в виде равномерного
по ширине тонкого слоя. На корпусе весов может быть установлено до 10
форсунок, в настоящее время установлено две форсунки. Жидкость распыляется
из форсунок с помощью сжатого воздуха, таким образом, что конус распыления
соответствует ширине потока материала.
Готовую крупку или гранулы после напыления жидкими компонентами подают
транспортным оборудованием в корпус готовой продукции.
|
